Всего AMD запланировала выпустить четыре устройства, основанных на графическом процессоре Fiji – самом крупном и производительном GPU этой компании из ныне существующих. Мы уже познакомились с Radeon R9 Fury X – действующим флагманом линейки десктопных ускорителей AMD, и Radeon R9 Fury – второй по старшинству моделью. Через какое-то время состоится запуск двухпроцессорной видеокарты на базе Fiji, а сегодня мы будем изучать нестандартный продукт под названием Radeon R9 Nano.
Подробно о чипе Fiji мы писали в обзоре Radeon R9 Fury X. Это чрезвычайно крупный GPU, практически исчерпавший возможности производственной линии 28 нм на тайваньской TSMC по размеру кристалла. Но главное новшество, благодаря которому Fiji занял свое место в истории графических процессоров, – это память типа HBM (High-Bandwidth Memory), распаянная на общей с GPU кремниевой подложке. HBM позволила преодолеть ограничение пропускной способности, свойственное памяти GDDR5, благодаря широкой, 4096-битной шине, работающей на сравнительно низкой частоте 500 МГц (эквивалентна 1 ГГц с учетом передачи данных по принципу DDR).
Но есть и еще один немаловажный эффект: так как все линии шины памяти проходят в подложке, GPU вместе с чипами RAM занимает скромную площадь на печатной плате ускорителя. В обзорах Radeon R9 Fury и Fury X вы уже видели весьма компактную референсную PCB, которая особенно контрастирует с массивным радиатором охлаждения R9 Fury. Если бы не стояла задача отвести от GPU 275 Вт тепла, то на основе Fiji можно было бы создать чрезвычайно быструю видеокарту, подходящую даже для компьютеров форм-фактора Micro-ITX. И вот она перед нами!
Технические характеристики, цена
По формальным спецификациям Radeon R9 Nano похожа на Radeon R9 Fury X. Оба ускорителя оснащаются полностью разблокированным GPU Fiji, только максимальная частота процессора в R9 Nano на 50 МГц ниже, чем в R9 Fury X. При этом TDP двух моделей различается ни много ни мало на 100 Вт: 175 Вт у Nano и 275 Вт у Fury X. Как же AMD удалось этого добиться?
| Radeon R9 290X | Radeon R9 390X | Radeon R9 Nano | Radeon R9 Fury | Radeon R9 Fury X | |
|---|---|---|---|---|---|
| Графический процессор | |||||
| Кодовое название | Hawaii XT | Grenada XT | Fiji XT | Fiji PRO | Fiji XT |
| Число транзисторов, млн | 6200 | 6200 | 8900 | 8900 | 8900 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 |
| Тактовая частота, МГц: High State / Boost State | -/1000 | -/1050 | –/1000 | –/1000 | –/1050 |
| Число потоковых процессоров | 2816 | 2816 | 4096 | 3584 | 4096 |
| Число текстурных блоков | 176 | 176 | 256 | 224 | 256 |
| Число ROP | 64 | 64 | 64 | 64 | 64 |
| Оперативная память | |||||
| Разрядность шины, бит | 512 | 512 | 4096 | 4096 | 4096 |
| Тип микросхем | GDDR5 SDRAM | GDDR5 SDRAM | HBM | HBM | HBM |
| Тактовая частота, МГц (пропускная способность, Мбит/с на линию) | 1250 (5000) | 1500 (6000) | 500 (1000) | 500 (1000) | 500 (1000) |
| Объем, Мбайт | 4096 | 8192 | 4096 | 4096 | 4096 |
| Шина ввода/вывода | PCI Express 3.0 x16 | PCI Express 3.0 x16 | PCI Express 3.0 x16 | PCI Express 3.0 x16 | PCI Express 3.0 x16 |
| Вывод изображения | |||||
| Интерфейсы (макс разрешение @ частота кадров, Гц) | VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 | VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 | HDMI 1.4a, DisplayPort 1.2 | HDMI 1.4a, DisplayPort 1.2 | HDMI 1.4a, DisplayPort 1.2 |
| TDP, Вт | НД | 275 | 175 | 275 | 275 |
| Рекомендованная розничная цена, $ (США, без налогов) | 549 (при запуске) | 429 | 649 | 549 | 649 |
Здесь сложились несколько факторов. Во-первых, сравнительно небольшая разница в частоте GPU между R9 Nano и R9 Fury X дается большей ценой в плане энергопотребления, чем может показаться на первый взгляд, – по той причине, что для более высоких тактовых частот требуется все более высокое напряжение питания, а мощность чипа пропорциональна квадрату напряжения. Во-вторых, для R9 Nano наверняка отбираются самые качественные чипы Fiji, обладающие наименьшими утечками тока. В третьих, и это главное, 1 ГГц для R9 Nano – это максимально доступная частота GPU, а под реальной нагрузкой она может колебаться в пределах 300-1000 МГц.
Таким образом, в TDP R9 Nano нет ничего загадочного. Но теперь в полный рост встает вопрос: какой долей производительности Fiji пришлось пожертвовать, чтобы утрамбовать видеокарту в тепловой пакет 175 Вт? Это мы очень скоро выясним опытным путем. Однако AMD достаточно уверена в практических достоинствах продукта, чтобы установить для него цену $649 – ровно столько же, сколько просят за Fury X и GeForce GTX 980 Ti. В единственном российском интернет-магазине, где ее нашел «Яндекс.Маркет», она продается за 56 тысяч рублей. Что поделать, таковы гримасы текущей экономической ситуации.

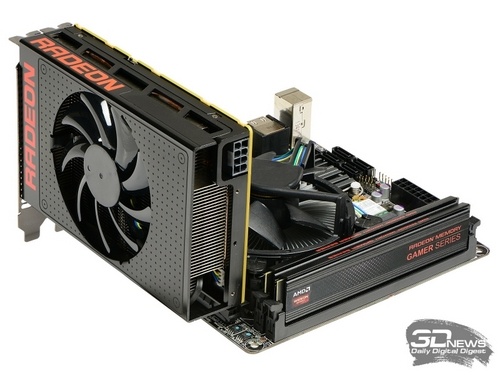

Radeon R9 Nano ориентирована на узкую рыночную нишу видеокарт для систем стандарта Mini-ITX, где ей суждена судьба неоспоримого лидера. До сих пор самыми мощными моделями, которые появились в этом формате, были GeForce GTX 970 и Radeon R9 380, а Radeon R9 Nano претендует на уровень производительности GTX 980 и Radeon R9 Fury.
А вот еще один неожиданный сценарий использования R9 Nano – две такие видеокарты в режиме CrossFire. На первый взгляд, странная идея, но если вдуматься, то масштабирование быстродействия между одним и двумя GPU так велико, что на разницу между R9 Nano, с одной стороны, и R9 Fury и Fury X, с другой, можно закрыть глаза. При этом мощность тандема R9 Nano теоретически будет на 200 Вт меньше, чем у сборки двух Fury или Fury X. Совершенно случайно нам выпала возможность испытать эту концепцию на практике: по ошибке автору этого обзора прислали лишний образец R9 Nano, который немедленно пошел в дело.
Конструкция
Как и в случае с Radeon R9 Fury X, AMD выпустила референсную версию Radeon R9 Nano, которую «вендоры» будут продавать в неизменном виде.

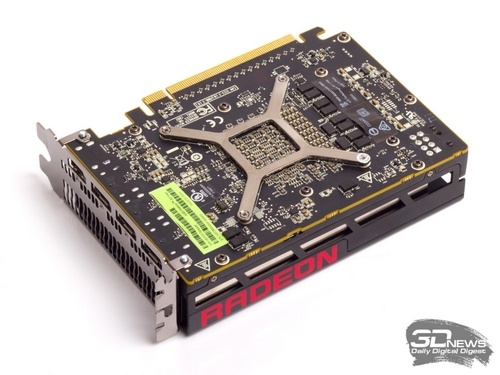

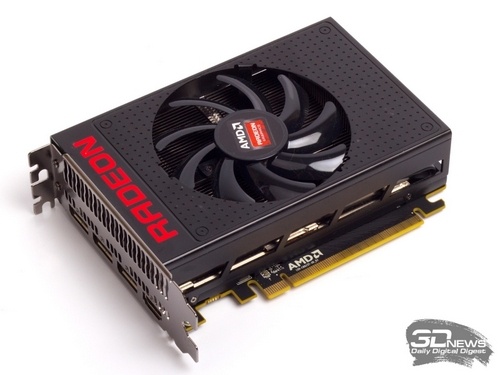

Что и говорить, таких компактных видеоадаптеров на основе флагманских GPU мы не видели с былинных времен GeForce 3 и Radeon 8500 (те, однако, еще не были двухслотовыми картами). Габариты R9 Nano даже меньше, чем у R9 Fury X без радиатора СВО. Референсная плата R9 Nano от AMD, как и ее собратья, полностью лишена выходов DVI и вместо этого оснащается тремя разъемами DisplayPort 1.2 и одним HDMI 2.0.
Представители AMD попросили нас не разбирать устройство, взамен предоставив свои фотографии кулера и печатной платы. Система охлаждения R9 Nano весьма хитроумная. В центре радиатора, покрывающего почти всю площадь платы, сделано углубление, где установлен вентилятор. Последний, таким образом, работает одновременно как аксиальный и как радиальный: часть горячего воздуха выбрасывается из корпуса ПК через решетку на монтажной планке, часть остается внутри.
