XFX AMD Radeon R9 390X Double Dissipation Core Edition Обзор и тестирование видеокарты

Что собой представляет Radeon R9 390X, мы уже выяснили, – фактически это разогнанная версия R9 290X, снабженная 8 Гбайт набортной памяти. Поскольку партнеры AMD давно представили собственные модели R9 290X с PCB оригинального дизайна и повышенными частотами, AMD таким образом просто узаконила заводской разгон R9 290X в официальных спецификациях Radeon R9 390X. Что касается удвоенного объема RAM, то он достигнут за счет более емких микросхем GDDR5 — число чипов на плате осталось неизменным.

XFX AMD Radeon R9 390X Double Dissipation Core Edition Обзор и тестирование видеокарты

При рекомендованной цене в $429 Radeon R9 390X представляет собой заманчивую альтернативу GeForce GTX 980 по производительности в играх и ряде вычислительных задач, хотя не может похвастаться столь же высокой энергоэффективностью. За подробностями отсылаем читателей к обзору Radeon R9 390X, где видеокарта, работающая на референсных частотах, сравнивается с рядом ускорителей на чипах AMD и NVIDIA. Тем, кто хочет еще больше подробностей, предлагаем почитать обзор Radeon 390X в исполнении ASUS (STRIX R9 390X OC 8 Гбайт).

Технические характеристики, комплект поставки, цена

Ранее конечные производители видеоадаптеров старались присылать разогнанные версии в первые недели после запуска какой-либо модели, но герой сегодняшней статьи – XFX AMD Radeon R9 390X Double Dissipation Core Edition – как и видеокарта SAPPHIRE в прошлом тестировании, строго соответствует спецификациям AMD.

По данным «Яндекс.Маркета» на 15.08.2015, XFX Radeon R9 390X DD CE в московских интернет-магазинах продается по средней цене 33 160 руб. Эта же видеокарта существует в версии Black Edition с частотой GPU 1090 МГц, но ее «Яндекс.Маркет» пока не знает.

AMD Radeon R9 390X XFX AMD Radeon R9 390X
Графический процессор
Кодовое название Grenada XT Grenada XT
Число транзисторов, млн 6200 6200
Техпроцесс, нм 28 28
Тактовая частота, МГц: High State / Boost State -/1050 -/1050
Число потоковых процессоров 2816 2816
Число текстурных блоков 176 176
Число ROP 64 64
Оперативная память
Разрядность шины, бит 512 512
Тип микросхем GDDR5 SDRAM GDDR5 SDRAM
Тактовая частота, МГц (пропускная способность, Мбит/с на линию) 1500 (6000) 1500 (6000)
Объем, Мбайт 8192 8192
Шина ввода/вывода PCI Express 3.0 x16 PCI Express 3.0 x16
Вывод изображения
Интерфейсы VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2 VGA, DL DVI, HDMI 1.4a, DisplayPort 1.2
TDP, Вт 275 275

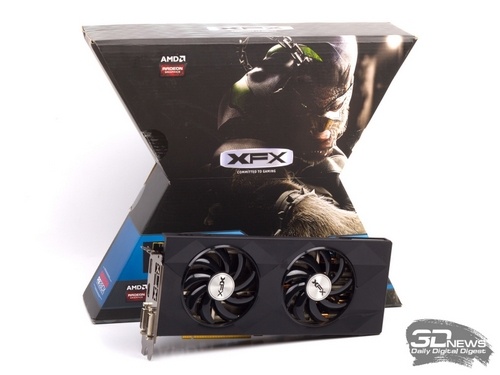

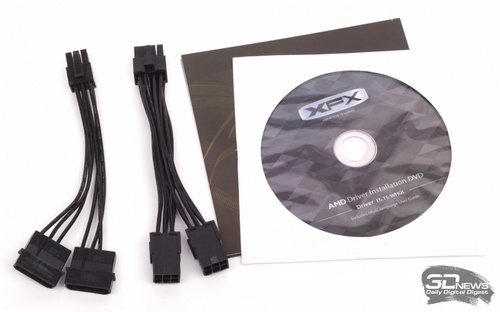

Устройство продается в большой коробке необычной формы. Комплект поставки минималистичен: бумажная документация, диск с ПО и адаптеры питания: с двух шестиконтактных разъемов PCI-E на восьмиконтактный и с двух Molex на шестиконтактный разъем PCI-E.

Конструкция

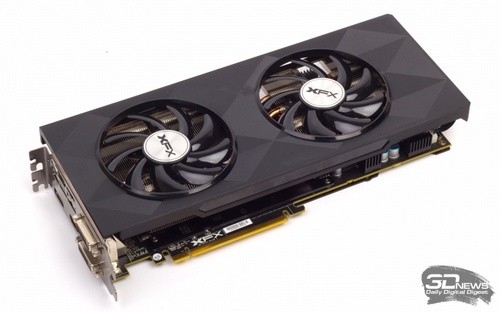

GPU охлаждается кулером открытой конструкции с двумя вентиляторами диаметром 90 мм. Обратная поверхность PCB защищена металлической пластиной. Край системы охлаждения выступает за границы платы вдоль ее длинной стороны, но в целом устройство заметно компактнее, чем ранее рассмотренная SAPPHIRE Tri-X R9 390X.

Набор видеовыходов включает два порта DL-DVI, по одному DisplayPort 1.2 и HDMI 1.4a.

В основе системы охлаждения лежит массивный трехсекционный радиатор, пронизанный семью тепловыми трубками. С кристаллом GPU контактирует отполированная медная подошва.

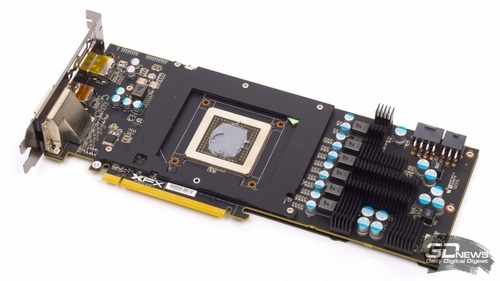

Микросхемы памяти накрыты тонкой алюминиевой рамкой. Отдельный ребристый радиатор отводит тепло от транзисторов системы питания.

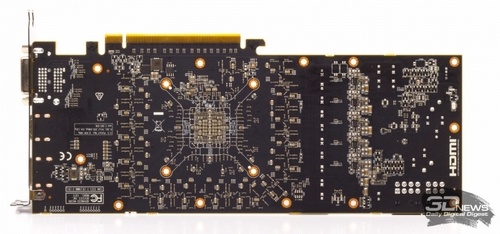

Плата

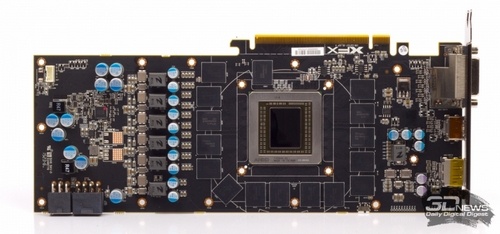

Питание построено по семифазной схеме (пять фаз для GPU, одна для чипов RAM и одна для PLL). Контроллер напряжения – International Rectifier IR3567.

Микросхемы памяти SK hynix H5GC4H24AJR-T2C рассчитаны на эффективную тактовую частоту 6 ГГц.

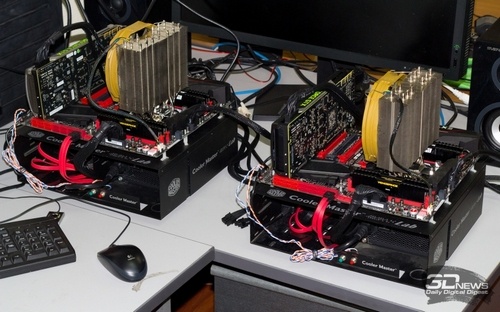

Тестовый стенд, методика тестирования

Конфигурация тестовых стендов
CPU Intel Core i7-5960X @ 4 ГГц (100×40)
Материнская плата ASUS RAMPAGE V EXTREME
Оперативная память Corsair Vengeance LPX, 2133 МГц, 4×4 Гбайт
ПЗУ Intel SSD 520 240 Гбайт + Crucial M550 512 Гбайт
Блок питания Corsair AX1200i, 1200 Вт
Система охлаждения CPU Thermalright Archon
Корпус CoolerMaster Test Bench V1.0
Монитор NEC EA244UHD
Операционная система Windows 8.1 Pro X64
ПО для GPU AMD AMD Catalyst Omega 15.15

Энергосберегающие технологии CPU во всех тестах отключены. В настройках драйвера NVIDIA в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD настройка Tesselation переводится из состояния AMD Optimized в Use application settings.

В настройках драйвера NVIDIA всегда в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD всегда настройка Tesselation переводится из состояния AMD Optimized в Use application settings. В CrossFire-конфигурациях остается включенной опция Frame Pacing.

Бенчмарки: синтетические
Программа Настройки Полноэкранное сглаживание
1920×1080/2560×1440 3840×2160
3DMark 2011 Тест Extreme
3DMark Тест Fire Strike (не Extreme)
Unigine Heaven 4 DirectX 11, макс. качество MSAA 4x Выкл.
Бенчмарки: игры
Игра (в порядке даты выхода) Настройки Полноэкранное сглаживание
1920×1080/2560×1440 3840×2160
Bioshock Infinite, встроенный бенчмарк Макс. качество FXAA Выкл.
Crysis 3 + FRAPS Макс. качество. Начало миссии Post Human MSAA 4x
Tomb Raider, встроенный бенчмарк Макс. качество SSAA 4x
Metro: Last Light, встроенный бенчмарк Макс. качество SSAA 4x
Company of Heroes 2, встроенный бенчмарк Макс. качество SSAA 4x
Battlefield 4 + FRAPS Макс. качество. Начало миссии Tashgar MSAA 4x + FXAA
Thief, встроенный бенчмарк Макс. качество SSAA 4x + FXAA
GRID Autosport, встроенный бенчмарк Макс. качество MSAA 4x
Middle-Earth: Shadow of Mordor, встроенный бенчмарк Макс. качество Не поддерживается*
Alien: Isolation Макс. качество SMAA T2X
Sid Meier’s Civilization: Beyond Earth, встроенный бенчмарк Макс. качество MSAA 4x
Far Cry 4 + FRAPS Макс. качество. Локация Banapur (первая деревня) MSAA 4x
Dragon Age: Inquisition, встроенный бенчмарк Макс. качество MSAA 4x + FXAA
Total War: Attila, встроенный бенчмарк Макс. качество MSAA 4x
GTA V, встроенный бенчмарк Макс. качество MSAA 4x + FXAA
The Witcher 3: Wild Hunt + FRAPS Макс. качество (Temporal AA отключен для совместимости с CrossFire). Локация Kaer Morhen FXAA

Тактовые частоты, энергопотребление, температура, разгон

При штатных настройках видеокарта подает на GPU напряжение вплоть до 1,25 В – то есть выше 1,234 В, которыми довольствовался адаптер SAPPHIRE в обзоре Radeon R9 390X. BIOS позволяет увеличить напряжение до 1,344 В, но в разгоне со штатной системой охлаждения максимального результата (1130 МГц на GPU) мы достигли при 1,313 В. Дальнейшее увеличение вольтажа уже не помогало наращивать частоту. Видеопамять запустилась на эффективной частоте 6800 МГц.

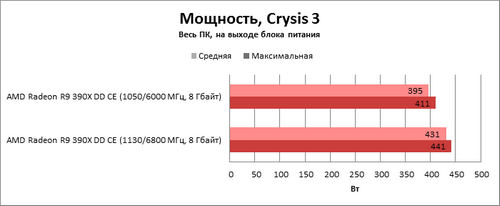

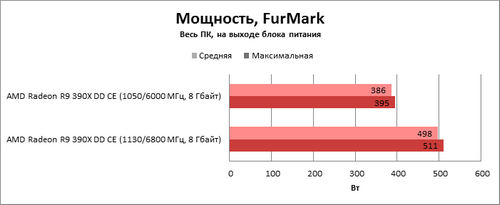

По аппетитам XFX AMD Radeon R9 390X DD CE практически не отличается от SAPPHIRE Tri-X R9 390X. R9 390X под игровой нагрузкой прибавил около 60 Вт мощности по сравнению с R9 290X. В FurMark разница – около 20 Вт. Разгон с программным вольтмодом сдвигает эти показатели еще выше.

Система охлаждения при автоматическом контроле скорости вращения вентиляторов удерживает температуру GPU в пределах 75 °C. Но запас мощности у кулера небольшой. Чтобы компенсировать воздействие разгона на тепловыделение GPU, пришлось запустить вентиляторы на максимальные обороты (да и то в FurMark ядро прогрелось до 85 °С).

Производительность

Как обычно, синтетические тесты более чувствительны к разгону, чем реальные игры. Прирост частоты GPU на XFX AMD Radeon R9 390X DD C был невелик, а недостатка в пропускной способности памяти R9 390X и без того не испытывает, поэтому в большинстве игр эффект от разгона мизерный.

3DMark 2011

3DMark

Игровые тесты + Unigine Heaven 4

* Полноэкранное сглаживание в Middle-Earth: Shadow of Mordor не поддерживается.

* Полноэкранное сглаживание в Middle-Earth: Shadow of Mordor не поддерживается.

Выводы

Так как AMD уже выжала из Radeon R9 390X почти все, что можно, от партнерских модификаций видеокарты требуется немногое – фактически только не перегреваться и не шуметь. По обоим пунктам XFX AMD Radeon R9 390X DD CE не вызвал нареканий. Его даже можно разогнать, насколько это позволяет потенциал GPU Hawaii/Grenada. К достоинствам карты отнесем и сравнительно компактную систему охлаждения – для штатных частот ее мощности вполне достаточно, а о серьезном разгоне R9 390X без замены воздушного кулера на СВО или что-нибудь экстремальное (фреонку, стакан для жидкого азота) все равно не может идти речи.
