Компания ASUS в настоящее время выпускает огромный ассортимент видеокарт разных классов, включая как обычные модели на графических процессорах AMD и NVIDIA, так и разогнанные — «совиной» серии STRIX, а также юбилейные версии в честь 20-летия компании на рынке. Особняком стоит элитарная серия Republic of Gamers (ROG), где собраны самые лучшие графические карты ASUS. Как раз в эту серию и входят модели с гибридной системой охлаждения, сочетающей воздушный кулер и возможность организации жидкостного охлаждения.
На данный момент к семейству ROG относятся пять видеокарт, самой современной и производительной из которых – ASUS ROG Poseidon GTX 980 — и посвящена сегодняшняя статья.
Технические характеристики и рекомендованная стоимость
Технические характеристики и стоимость видеокарты ASUS ROG Poseidon GTX 980 Ti приведены в таблице в сравнении с показателями эталонной версии NVIDIA GeForce GTX 980 Ti и ранее протестированных нами оригинальных моделей ASUS, Gigabyte и Inno3D.
| Наименование технических характеристик | ASUS STRIX GTX 980 Ti | ASUS ROG Poseidon GTX 980 Ti | Gigabyte GeForce GTX 980 Ti G1 Gaming | Inno3D iChill GeForce GTX 980 Ti X4 Ultra | NVIDIA GeForce GTX 980 Ti | |
|---|---|---|---|---|---|---|
| Графический процессор | GM200-A1 «Maxwell 2.0» (TSMC) |
GM200-A1 «Maxwell 2.0» (TSMC) |
GM200-A1 «Maxwell 2.0» (TSMC) |
GM200-A1 «Maxwell 2.0» (TSMC) |
GM200-A1 «Maxwell 2.0» (TSMC) |
|
| Техпроцесс, нм | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | |
| Площадь кристалла мм2 | 601 | 601 | 601 | 601 | 601 | |
| Число транзисторов, млн | 8000 | 8000 | 8000 | 8000 | 8000 | |
| Частота графического процессора, МГц | 3D | 1216 (1317 – boost) | 1114 (1203 – boost) | 1152 (1241 – boost) | 1152 (1241 – boost) | 1000 (1076 – boost) |
| 2D | 135 | 135 | 135 | 135 | 135 | |
| Число унифицированных шейдерных процессоров, шт. | 2816 | 2816 | 2816 | 2816 | 2816 | |
| Число текстурных блоков, шт. | 176 | 176 | 176 | 176 | 176 | |
| Число блоков растровых операций (ROPs), шт. | 96 | 96 | 96 | 96 | 96 | |
| Теоретическая максимальная скорость закраски, Гпикс./с | 116,7 | 106,9 | 110,6 | 110,6 | 96,0 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс./с | 214,0 | 196,1 | 202,8 | 202,8 | 176,0 | |
| Поддержка версии Pixel Shaders / Vertex Shaders | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | |
| Тип поддерживаемой памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | |
| Разрядность шины обмена с памятью, бит | 384 | 384 | 384 | 384 | 384 | |
| Эффективная частота работы видеопамяти, МГц | 3D | 7200 | 7012 | 7012 | 7200 | 7012 |
| 2D | 648 | 648 | 648 | 648 | 648 | |
| Объем памяти, Мбайт | 6144 | 6 144 | 6 144 | 6 144 | 6 144 | |
| Полоса пропускания видеопамяти, Гбайт/с | 345,6 | 336,6 | 336,6 | 345,6 | 336,6 | |
| Пиковая потребляемая мощность в 3D-режиме работы, Вт | 3D | 275 | 250 | 275 | 280 | 250 |
| 2D | н/д | н/д | н/д | н/д | н/д | |
| Требования к мощности блока питания, Вт | 600 | 600 | 600 | 600 | 600 | |
| Размеры видеокарты, мм (Д × В × Т) | 306 × 141 × 40 | 284 × 127 × 40 | 299 × 110 × 41 | 300 × 115 × 59 | 267 × 100 × 39 | |
| Вес видеокарты, г | 1085 | 1199 | 1238 | 1380 | 916 | |
| Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
| Выходы | DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
DVI-I (Dual-Link), 1 HDMI v2.0, 3 DisplayPort v1.2 |
|
| Рекомендованная стоимость, долларов США | 669 | 699 | 689 | 689 | 649 | |
Дизайн и особенности печатной платы

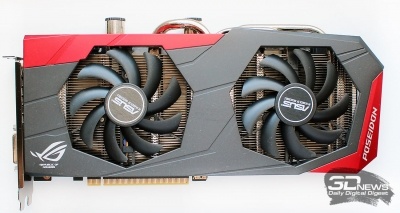

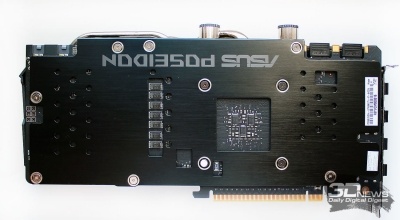

Дизайн новой ASUS ROG Poseidon GTX 980 Ti такой же, как у ASUS ROG Poseidon GTX 980 или ASUS ROG Poseidon GTX 780, поэтому с лицевой стороны различить эти видеокарты практически невозможно. Лишь по маленьким наклейкам на обратной стороне платы или видеовыходам можно определить, что за модель видеокарты перед нами. Пластиковый кожух системы охлаждения с логотипом ROG и надписью POSEIDON и два вентилятора закрывают всю лицевую сторону видеокарты. Обратная защищена перфорированной металлической пластиной.
 |
 |
Сверху, помимо привычных тепловых трубок, выходящих из основания кулера, видны два закрытых пластиковыми колпачками с резьбой фитинга — они предназначены для подключения видеокарты к контуру жидкостной системы охлаждения. Кроме этого, на верхней грани кожуха видеокарты размещено окошко с логотипом ROG, оснащённое подсветкой. Размеры видеокарты составляют 284 × 127 × 40 мм, а весит она 1 199 грамм.
ASUS ROG Poseidon GTX 980 Ti оснащена стандартным для GeForce GTX 980 Ti набором видеовыходов. В их числе DVI-I (Dual-Link), HDMI версии 2.0 и три DisplayPort версии 1.2.

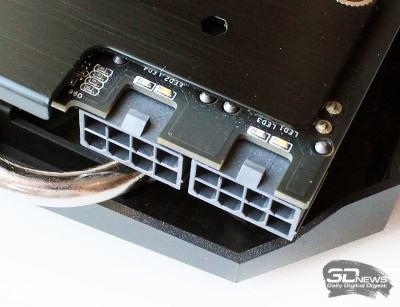

Видеокарта имеет два стандартных разъёма для создания SLI-конфигураций, а также два восьмиконтактных разъёма для подключения дополнительного питания.
 |
 |
Кроме того, что эти разъёмы перевёрнуты для более удобного отключения кабелей от них, рядом с каждым из них распаяны белый и красный светодиоды. Красный горит, когда кабели не подключены, а белый – при подключении питания. Уровень энергопотребления ASUS ROG Poseidon GTX 980 Ti и требования к мощности блока питания в характеристиках видеокарты не указаны. Остаётся предположить, что они не отличаются от стандартных и составляют 250 и 600 ватт соответственно.

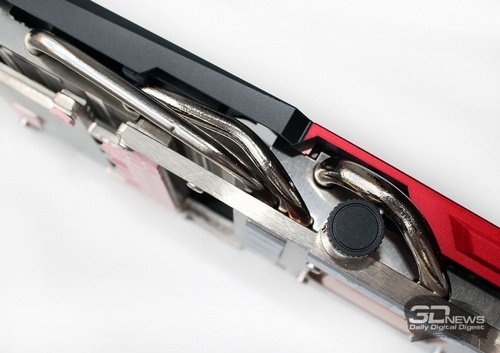

Отдельно приведём фото тех самых фитингов в верхней части видеокарты, предназначенных для подключения шлангов системы жидкостного охлаждения.
Подробнее мы расскажем об этом в следующем подразделе статьи.

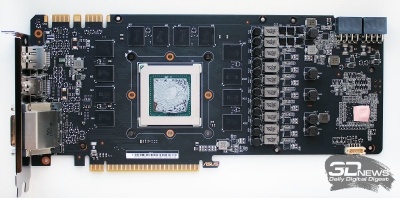

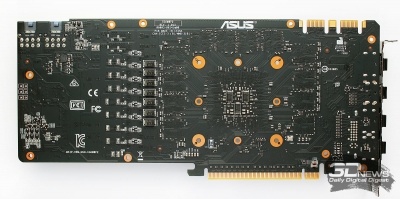

Печатная плата ASUS ROG Poseidon GTX 980 Ti выполнена по оригинальному дизайну, основанному на фирменной концепции Super Alloy Power II, и оснащается усиленной системой питания.
 |
 |

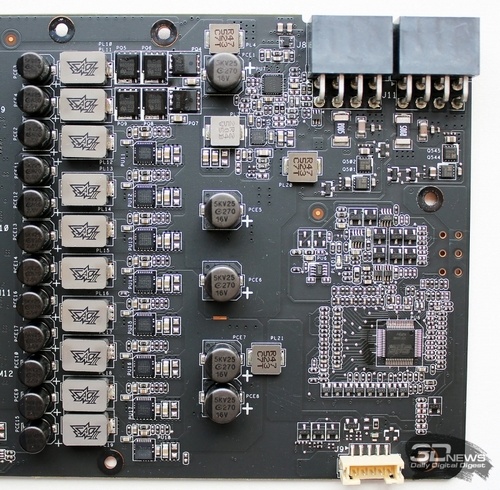

Размещённая в правой части текстолита силовая схема состоит из десяти фаз, восемь из которых отведены для питания графического процессора.
Традиционно используются исключительно высококачественные и долговечные компоненты, благодаря которым заявлено 30-процентное снижение электрических наводок, 20-процентное снижение температур за счёт использования японских твердотельных конденсаторов и в пять раз увеличенный срок службы. Дополнительные твердотельные танталовые конденсаторы распаяны на обратной стороне текстолита, в зонах напротив графического процессора и напротив силовой цепи. Несмотря на столь насыщенную и качественную элементную базу, отметим, что у флагманской ASUS STRIX GTX 980 Ti система питания ещё мощнее.
Управление питанием графического процессора осуществляется цифровым контроллером Digi+ VRM ASP1500 производства компании International Rectifier.
Имеются на печатной плате и контактные площадки для измерения напряжений памяти, графического процессора и силовых цепей, а также для снятия блокировки их увеличения.

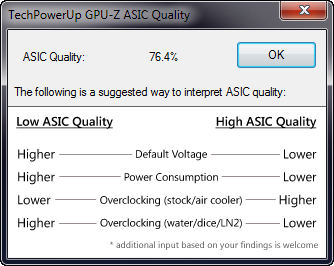

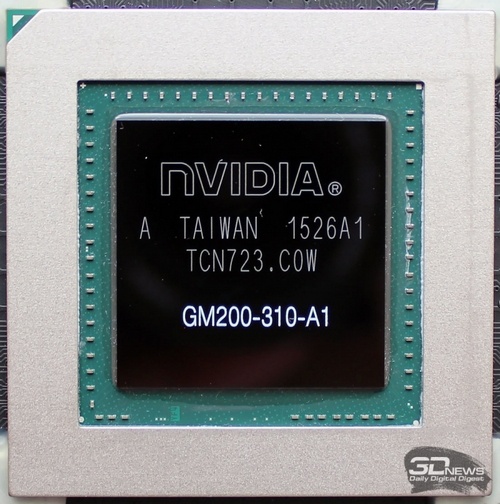

Графический процессор GM200 относится к версии А1, произведён по нормам 28-нм технологического процесса на Тайване на 26-й неделе 2015 года (последняя неделя июня).
Заводской разгон графического процессора ASUS ROG Poseidon GTX 980 Ti скромнее, чем у остальных оригинальных версий этой модели видеокарты. Его базовая частота в 3D-режиме повышена всего на 114 МГц, или 11,4 %, и составляет 1114 МГц. В форсированном режиме частота графического процессора может достигать 1203 МГц, а, по данным мониторинга, во время тестирования частота увеличивалась до 1342 МГц (при увеличенном до максимума значении Power Limit). При переходе в 2D-режим частота процессора снижается до 135 МГц одновременно с уменьшением напряжения с 1,199 до 0,818 В. Качество ASIC GPU нашего экземпляра видеокарты оказалось равно 76,4%.
ASUS ROG Poseidon GTX 980 Ti оснащается шестью гигабайтами видеопамяти стандарта GDDR5, набранными микросхемами производства SKhynix с маркировкой H5GQ4H24MFR R2C.
Эффективная частота памяти видеокарты ASUS ROG Poseidon GTX 980 Ti составляет 7 012 МГц, то есть не отличается от частоты эталонных GeForce GTX 980 Ti. При 384-битной шине обмена теоретическая пропускная способность такой памяти может достигать 336,6 Гбайт/с. В 2D-режиме частота памяти видеокарты снижается до 648 МГц.

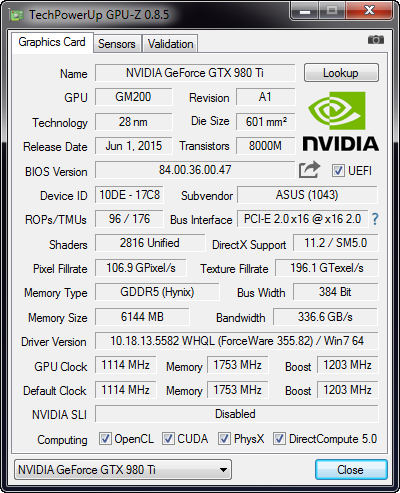

С помощью утилиты GPU-Z приведём характеристики новой видеокарты.
BIOS ASUS ROG Poseidon GTX 980 Ti этой версией GPU-Z по каким-то причинам не считывался, поэтому мы сразу переходим к изучению главной особенности данной модели – гибридной системы охлаждения, а также проверке её эффективности и уровня шума.
Система охлаждения DirectCU H2O – эффективность и уровень шума
Гибридная система охлаждения ASUS DirectCU H2O сочетает в себе достоинства воздушного кулера и эффективность водоблока для систем жидкостного охлаждения. Производителем заявлено тридцатиградусное снижение температур при использовании жидкостного охлаждения, а также трёхкратное уменьшение уровня шума.

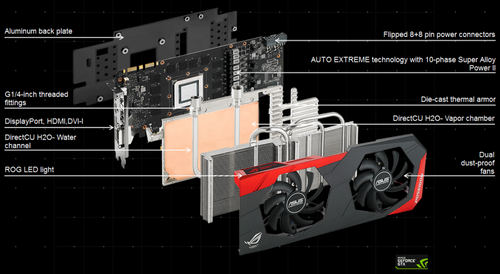

Поскольку разобрать этот кулер не представляется возможным, для того, чтобы понять его конструкцию, воспользуемся схемой с официальной страницы данной модели видеокарты.

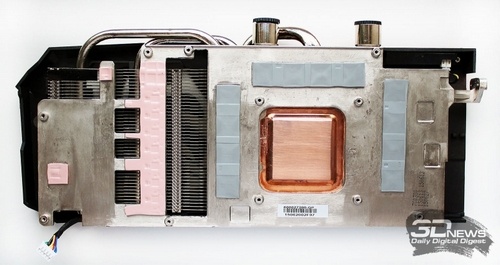

Радиатор состоит из двух частей: медной испарительной камеры с пронизывающей её трубкой, по которой движется хладагент, и основного радиатора с тепловыми трубками.

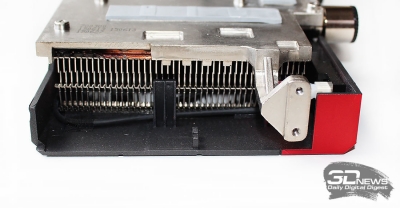

В алюминиевом радиаторе, состоящем из тонких и длинных рёбер, применены три тепловые трубки – две шестимиллиметровые и одна восьмимиллиметровая. Они слегка сплющены и контактируют с медным основанием по всей высоте радиатора. С обоих своих торцов радиатор практически открыт, поэтому в обе стороны идёт довольно ощутимый поток воздуха, в особенности при максимальной скорости вентиляторов.
 |
 |
Добавим, что во всех местах сопряжений радиатора и тепловых трубок применена пайка.

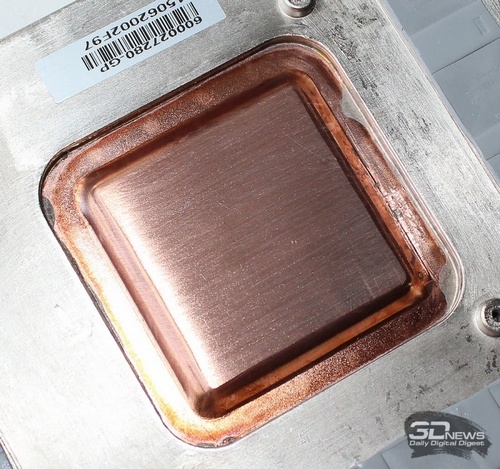

Обработка медного основания кулера ASUS ROG Poseidon GTX 980 Ti выполнена на самом высоком уровне, пусть и без зеркальной полировки.
Внутренняя резьба у выходящих из радиатора фитингов одна из самых распространённых в системах жидкостного охлаждения – G1/4.
Благодаря этому можно использовать фитинги практически любого диаметра.
Единственное пожелание ASUS — чтобы эти фитинги входили в комплект поставки видеокарты. С другой стороны, у потенциальных покупателей ASUS ROG Poseidon GTX 980 Ti уже наверняка будет собранная или готовая к сборке система жидкостного охлаждения, в контур которой и добавляется видеокарта.
Что касается пластикового кожуха с вентиляторами, то в нём установлены две 86-мм крыльчатки производства компании FirstD (модель FDC10H12S9-C) с ШИМ-управлением. По данным мониторинга, диапазон изменения скорости вентиляторов составляет от 970 до 3800 об/мин. Функцией полной остановки вентиляторов в 2D-режиме ASUS DirectCU H2O не наделена, зато вентиляторы имеют усиленную пылезащиту, благодаря чему срок их службы увеличен в сравнении с обычными моделями на 25 %.
Для проверки температурного режима работы видеокарты ASUS ROG Poseidon GTX 980 Ti в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.1 и утилита GPU-Z версии 0.8.5. Все тесты с воздушным охлаждением видеокарты проводились в закрытом корпусе системного блока (его конфигурация приведена в следующем разделе статьи) при средней комнатной температуре 21 градус Цельсия.
Прежде всего проверку эффективности работы системы охлаждения оригинальной видеокарты ASUS мы провели без использования жидкостного охлаждения и при автоматической регулировке скорости вентиляторов.
Автоматический режим (970-2220 об/мин, x2)
Максимальная температура графического процессора ASUS ROG Poseidon GTX 980 Ti достигла 78 градусов Цельсия в пике нагрузки, а скорость вентиляторов плавно увеличилась с 970 до 2220 об/мин. То есть в обычном (воздушном) режиме работы новый «Посейдон» нельзя назвать ни тихим, ни хотя бы комфортным по уровню шума, хотя в плане эффективности вопросов к этому кулеру нет.
При максимальной скорости вентиляторов с пиковой температуры графического процессора удалось скинуть сразу 10 градусов Цельсия.
Максимальная скорость (3540 об/мин, x2)
Но, конечно же, главная особенность ASUS ROG Poseidon GTX 980 Ti – возможность включения её кулера в контур жидкостного охлаждения. Для этого мы собрали систему жидкостного охлаждения из компонентов комплекта EK-KIT L240 (R2.0), о которой подробно расскажем вам в одной из следующих статей. Причём в контуре СЖО была не только видеокарта, но и процессорный водоблок, под которым находился разогнанный до 4,8 ГГц шестиядерный Intel Core i7-3970X Extreme Edition.
Единственное отличие реальных условий эксплуатации заключалось в том, что система не поместилась внутрь корпуса, и тестировать нам пришлось со снятой боковой стенкой. Добавим, что тесты проводились при скорости двух 120-мм вентиляторов на радиаторе СЖО около 1000 об/мин.
Оставив скорость вращения вентиляторов кулера видеокарты в автоматическом режиме регулировки, мы провели тестирование повторно, и вот какие впечатляющие результаты получили.
Жидкостное охлаждение + штатные вентиляторы на 970~1190 об/мин
Как видим, разработчики ASUS DirectCU H2O не обманули, заявляя о тридцатиградусном выигрыше по температурам, в сравнении с воздушным охлаждением, ведь максимальная температура графического процессора достигла лишь 48 градусов Цельсия! И при этом видеокарта ASUS ROG Poseidon GTX 980 Ti в тандеме с собранной нами системой жидкостного охлаждения оставалась очень тихой, ведь скорость вращения вентиляторов увеличилась лишь до 1 190 об/мин.
Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

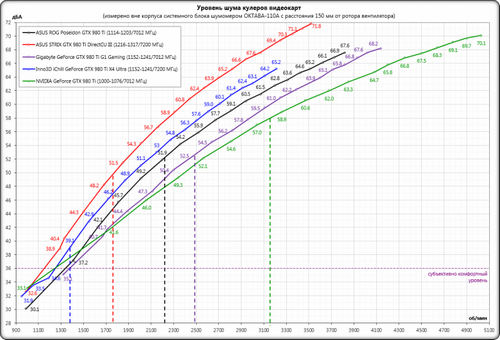

На график с данными об уровне шума ASUS ROG Poseidon GTX 980 Ti мы внесли результаты измерений эталонной версии NVIDIA GeForce GTX 980 Ti, а также ранее протестированных оригинальных моделей ASUS STRIX GTX 980 Ti, Inno3D iChill GeForce GTX 980 Ti X4 Ultra и Gigabyte GeForce GTX 980 Ti G1 Gaming. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической ШИМ-регулировке. Посмотрим на результаты.
Если рассматривать весь скоростной диапазон работы вентиляторов систем охлаждения видеокарт, то в целом система охлаждения ASUS DirectCU H2O оказалась тише DirectCU II на ASUS STRIX GTX 980 Ti и даже тише Inno3D iChill GeForce GTX 980 Ti X4 Ultra, однако таким простым способом сравнивать уровень шума нельзя. Поэтому мы и указываем верхние границы скорости работы вентиляторов видеокарт при автоматической регулировке. В результате ASUS DirectCU H2O выигрывает только у Gigabyte GeForce GTX 980 Ti G1 Gaming и, конечно же, эталонного варианта NVIDIA GeForce GTX 980 Ti. То есть при только воздушном охлаждении комфортной ASUS ROG Poseidon GTX 980 Ti по уровню шума в 3D-режиме назвать нельзя. А вот если проецировать на график верхнюю границу скорости вентиляторов ASUS DirectCU H2O при подключении жидкостного охлаждения, то видеокарта становится практически бесшумной, поскольку уровень её звукового давления едва превышает отметку 32 дБА. Для сравнения: такой же уровень шума демонстрирует 120-мм вентилятор Noiseblocker NB-BlackSilentPRO при скорости 950 об/мин. Это, поверьте, очень и очень тихо.
Оверклокерский потенциал

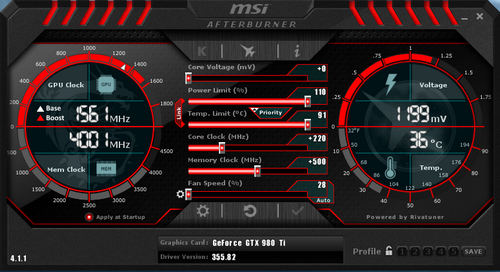

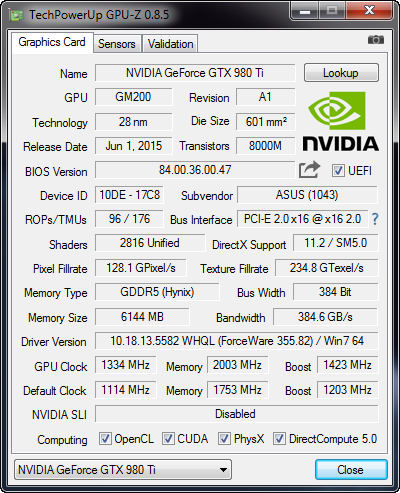

Рассудив, что никто не будет приобретать ASUS ROG Poseidon GTX 980 Ti для разгона на воздухе, когда есть более дешёвая и скоростная ASUS STRIX GTX 980 Ti (и прочие модели), оверклокерский потенциал видеокарты мы изучали только при жидкостном охлаждении. Скорость штатных вентиляторов на видеокарте была ограничена минимальными 970~1000 об/мин, а скорость двух 120-мм вентиляторов на радиаторе СЖО по-прежнему составляла 1000 об/мин. С таким охлаждением графический процессор удалось разогнать на 220 МГц, или почти 20% (это при том, что видеокарта уже имеет 11,4%-й разгон ядра). Очень неплохой результат, как нам кажется.
Видеопамять разогналась стандартно для чипов SKhynix с этой маркировкой – на 1 000 мегагерц. Таким образом итоговые частоты разогнанной ASUS ROG Poseidon GTX 980 Ti составили 1 334-1 423/8 012 МГц.
Во время тестирования, по данным мониторинга, частота ядра увеличивалась до впечатляющих 1 562 МГц.
Но ещё больше впечатляет температурный режим разогнанной видеокарты. Смотрите сами.
Жидкостное охлаждение + штатные вентиляторы на 1 000 об/мин
Всего 54 градуса Цельсия по GPU при частоте ядра свыше полутора гигагерц и крайне низком уровне шума. Причём далеко не на топовой системе жидкостного охлаждения, в цепи которой к тому же довольно горячий центральный процессор. У кого-то всё ещё есть сомнения в целесообразности ASUS DirectCU H2O?
