Обзор материнской платы Gigabyte GA-AX370-Gaming K7 серии Aorus. Изучение её возможностей при разгоне Ryzen 7 2700

В нашей лаборатории побывало множество материнских плат для процессоров AMD Ryzen, основанных на базе «трёхсотой» серии хабов. Флагманский продукт от компании Gigabyte станет наглядным примером при изучении разгона обновлённой серии ЦП на «устаревающих» материнских платах. Верхние позиции в списке по функциональным возможностям занимают изделия из серии Aorus, но и в каталогах торговых площадок им тоже принадлежат первые места. Самый старший вариант обладает крепким узлом VRM, индикатором кодов POST и набором вспомогательных индикаторов, ещё в наличии есть ряд кнопок, внешний тактовый генератор, позволяющий изменить опорную частоту. Доступна возможность подключения выносных датчиков температуры. Словом, здесь отчётливо видна концепция модели, спроектированной, в том числе, и для разгонных экспериментов.

Gigabyte GA-AX370-Gaming K7

Для остальной аудитории энтузиастов будет приятен факт наличия двух проводных сетевых контроллеров от разных производителей. Подсветкой тут оснащён буквально каждый участок платы, есть два выхода SATA-E и один скоростной U.2. Для компактных накопителей M.2 оставили всего одно посадочное место. Детальнее с узлами устройства познакомимся дальше, общий набор возможностей представлен в сводной таблице.

Модель Gigabyte GA-AX370-Gaming K7 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет AMD X370
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667*/2933*/3200*/3400*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — X370
3 x PCI Express 2.0 x1 — X370
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы HDMI 1.4
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1143)
2 х 3.1 Gen2 (2 разъёма на задней панели, X370)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
6 х 3.1 Gen1 (2 разъёма на задней панели, X370)
4 x 2.0 (разъёмов на задней панели нет, X370)
Serial ATA 8 x SATA 6 Гбит/с (X370)
RAID 0, 1, 10 (SATA, X370)
Встроенный звук Codec — 2x Realtek ALC1220 (7.1, HDA)
S/PDIF Оптический (выход), разъём на плате (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Rivet Networks Killer E2500 (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Два гнезда SATA-E, порт U.2, 2x Thermal sensor connector, кнопки: включения, OC и другие; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, POST-индикатор, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), пара колодок для подключения лент LED (RGB и RGBW), специализированный USB (DAC-UP 2) для подключения внешнего ЦАП
Цена в рознице, $ 207

Упаковка и комплектация

Размеры упаковки не больше, чем у обычного продукта формата ATX. Плата расположена в отдельном верхнем поддоне, а комплект аксессуаров находится на дне коробки.

Gigabyte GA-AX370-Gaming K7

Обильное число отличительных особенностей оформили в виде коллажа из картинок, дополнив их короткими фразами. Всё это находится на обратной стороне. Там же есть фото продукта (с активированной LED-подсветкой) и схематическое изображение панели с портами ввода-вывода.

Gigabyte GA-AX370-Gaming K7

Комплект поставки следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен краткий обзор возможностей фирменного ПО;
  • многоязычная инструкция по быстрой установке;
  • наклейка с фирменным логотипом Aorus;
  • диск с драйверами и фирменным ПО;
  • комплект из четырнадцати ярлыков для маркировки кабелей SATA;
  • двойной жёсткий мостик для организации SLI;
  • две внешние термопары (с каплевидным компаундом на конце);
  • пятипроводной удлинитель для подключения светодиодной ленты;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-AX370-Gaming K7

Внешний вид

Устройство выполнено в рамках стандарта ATX. Есть девять отверстий для фиксации в корпусе. Повсеместно используется чёрный цвет, лишь экранирующие элементы отдают блеском металла. Светодиоды тут есть буквально везде — у верхнего и нижнего краёв накладки, среди элементов VRM, у слотов под модули ОЗУ и возле PCI-E, а правый торец оснащён отдельным световодом (его можно заменить, используя аналогичный по формату образец, изготовленный самостоятельно, примеры и заготовки размещены на официальной странице продукта).

Gigabyte GA-AX370-Gaming K7

Обратная часть платы практически полностью высвобождена от электронных компонентов. Для крепления радиаторов используются винты.

Gigabyte GA-AX370-Gaming K7

Огромный охладитель хаба олицетворяет надёжность. О перегреве этого участка думать точно не нужно.

Gigabyte GA-AX370-Gaming K7

Длина устройств типа M.2 может достигать 110 мм. Предустановленного охладителя здесь нет.

Gigabyte GA-AX370-Gaming K7

Все остальные порты под накопители выполнены продольно, есть: четыре обычных выхода SATA, два не набравших популярность SATA-E (суммарно — восемь SATA) и один U.2. Одновременно все эти интерфейсы работать не смогут, разобраться с распределением ресурсов системы поможет руководство пользователя.

Gigabyte GA-AX370-Gaming K7

Удивительно, но симметричного выхода USB для корпусного кабеля здесь нет! Есть лишь две колодки под выходы второго поколения и ещё две — для третьего.

Gigabyte GA-AX370-Gaming K7

Первое и второе армированное гнездо PCI-E могут работать с линиями от ЦП, остальные связаны с хабом. Две микросхемы с прошивками находятся над самым верхним из слотов расширения. Активная в текущий момент времени подсвечивается оранжевым светодиодом.

Gigabyte GA-AX370-Gaming K7

Звуковая система выстроена при участии не одного, а сразу двух кодеков. Согласно информации разработчика, работа одного из них связана с оборудованием, подключенным к задней панели, а второго — к корпусным гнёздам. В то же время внешних операционных усилителей нет, зато присутствуют аппаратные переключатели, в прежние годы ответственные за коррекцию коэффициента усиления. Теперь для продуктов Realtek будет достаточно выбрать любой из трёх профилей в фирменном конфигураторе.

Gigabyte GA-AX370-Gaming K7

Кнопки — включения, перезагрузки, выбора микросхемы с прошивкой и активирующая профиль с разгоном — находятся у правого верхнего угла устройства. Две из них подсвечиваются светом красного оттенка.

Gigabyte GA-AX370-Gaming K7

Система иллюминации на плате, включая панель у правого борта, набрана многоцветными светодиодами. Хочется отметить и световоды в числе трёх штук, вмонтированные между слотами под модули DRAM.

Gigabyte GA-AX370-Gaming K7

Свет от индикатора кодов POST, как и от четвёрки светодиодов из системы Diagnostic LED, красного цвета.

Gigabyte GA-AX370-Gaming K7

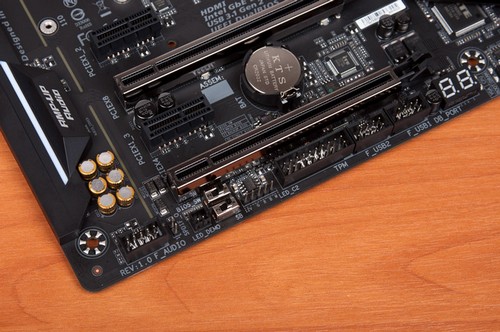

У нижней грани устройства находится колодка под светодиодную ленту типа RGBW, а ближе к сокету можно найти ещё одну, заготовленную персонально для кулера.

Gigabyte GA-AX370-Gaming K7

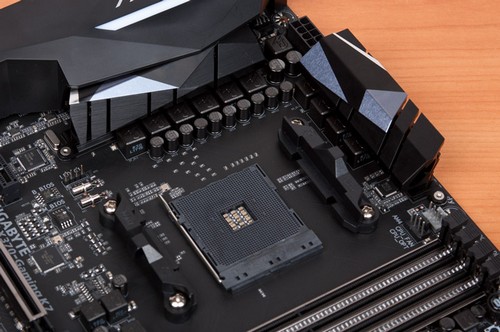

Радиаторы в системе охлаждения VRM не связаны между собой тепловой трубкой, а эксперименты покажут — она не была бы там лишней. Высокими их тоже не назвать, потому проблем с установкой охлаждающих систем быть не должно.

Gigabyte GA-AX370-Gaming K7

В основу стабилизатора питания заложен восьмиканальный ШИМ-контроллер IR35201. Шесть «фаз» будут участвовать в формировании напряжения процессора. Две «фазы» посредством пары удвоителей IR3599 образуют четырёхканальный стабилизатор для SOC (NB) Voltage. Все десять силовых элементов набраны сборками IR3553. Нетрудно отметить факт наличия посадочного места под более мощные элементы, но финальный вариант получился таким, как мы его видим. Здесь же, рядом с силовыми элементами, распаяны четырёхконтактные светодиоды.

Gigabyte GA-AX370-Gaming K7

Выходит, у каждого процессорного напряжения — отдельный радиатор. Подвергать обструкции компанию Gigabyte уже поздно, но инженеры сложа руки не сидели, переосмыслив подход к организации оттока тепла в ряде новых моделей (на базе X470). Проблем с площадью термопрокладок тут нет никаких.

Gigabyte GA-AX370-Gaming K7

Все выходы USB на задней панели — третьего поколения. Красным выделены самые скоростные, в их число входит и симметричное гнездо. Ещё есть пять позолоченных аудиогнёзд, цифровой и оптический выходы. Наверное, справедливо указать на отсутствие во флагманской модели интерфейса класса DisplayPort, да и предустановленный беспроводной адаптер тут был бы уместен (а его не предлагают даже с абстрактной версией платы — с неким добавочным суффиксом WiFi). Ещё можно пожаловался на отсутствие кнопки по спросу настроек CMOS.
